Merhaba, bu haftaki yazımızda Termal Drone Nedir? Kullanım Alanları Nelerdir? konusunu işleyeceğiz.

“Termal” kelimesi, genellikle sıcak su kaynakları, doğal kaplıcalar veya termal tesisler gibi sıcak ile ilişkilendirilen bir terimdir. Ancak bu terim, genel anlamda sıcaklıkla ilgili herhangi bir şeyi de ifade edebilir, Türkçeye ısıl olarak çevrilebilir.

Termal görüntüleme, nesnelerin veya ortamın yüzey sıcaklıklarını ölçen bir teknolojidir. Bu, genellikle kızılötesi (IR) ışınları kullanarak yapılır.

Kızılötesi (InfraRed – IR) kamera, insan gözü tarafından algılanamayan kızılötesi ışığı kullanarak görüntü oluşturan bir tür termal kamera veya görüntüleme cihazıdır. Kızılötesi ışık, elektromanyetik spektrumun görünür ışık bölgesinin ötesinde bulunur, bu nedenle insan gözleri tarafından görülemez. Ancak, birçok nesnenin doğal olarak yaydığı veya yansıttığı kızılötesi ışık, kızılötesi kameralar tarafından algılanabilir.

Normal kameralar görüntüyü görünür ışık sayesinde oluştururken; termal kameralar görüntüyü ısı sayesinde oluştururlar. Benzer şekilde insan beyni ve gözü görüntüyü oluşturmada doğal renkleri ve ışığı kullanırken renk farklılıkları önemlidir. Beyaz bir duvar önünde bulunan beyaz bir objenin fark edilmesi son derece zor olduğu gibi ortam sıcaklığına eşit bir sıcaklıktaki bir objenin termal kamera ile görüntülenmesi de son derece zordur. Bu tür kameralarda kullanılan objektifler çok küçük sıcaklık farklarını yakalayabilen (0.01 °C gibi) ve bu farklılıktan görüntü oluşturabilen özelliklerdedir. Ayrıca görüntü oluşturabildikleri belli bir sıcaklık aralığına sahiptirler. Her sıcaklık değerinde farklı IR yayılımlar olduğu ve her Ir yayılımın farklı dalga boyuna sahip olasından dolayı da bu objektifler belli sıcaklık aralıklarında görüntü verebilirler.

Harita üretim faaliyetlerinde  termal sözcüğü, karşımıza “termal drone” olarak geliyor. Termal drone terimi, termal sensör teknolojisi ile donatılmış olan insansız hava araçlarına (drone) atıfta bulunur.

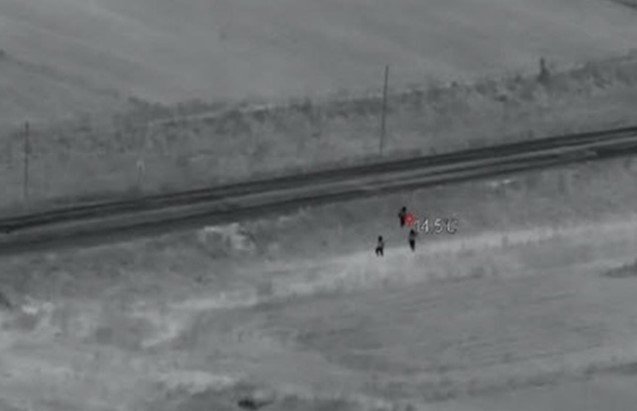

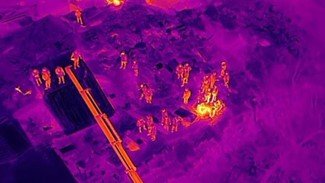

• Arama Kurtarma Operasyonları:
  • Kaybolmuş kişilerin veya felaket bölgelerindeki mağdurların tespiti için termal dronelar kullanılabilir. Termal kameralar, gece veya kötü hava koşullarında dahi sıcaklık farklılıklarını algılayarak kurtarma operasyonlarına yardımcı olabilir.
• Yangın Söndürme:
  • Orman yangınları veya yapısal yangınlar gibi olaylarda termal dronelar, yangının yayılma alanını belirleme ve yangın yerindeki sıcak noktaları izleme konusunda yardımcı olabilir.

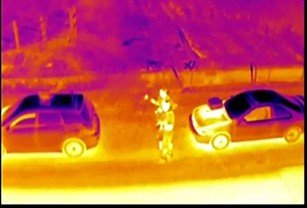

• Güvenlik ve Gözetleme:
  • Havaalanları, sınır güvenliği, tesis güvenliği gibi alanlarda termal dronelar, gece veya zorlu hava koşullarında güvenlik görevlilerine yardımcı olabilir.

• Tarım:

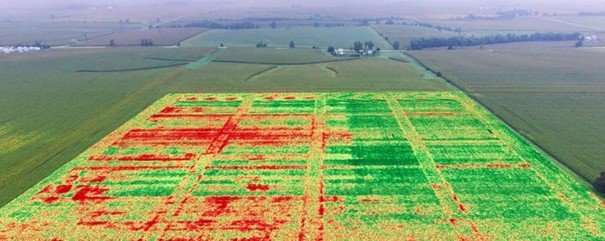

  • Tarım alanında termal dronelar, bitki sağlığını izlemek ve tarım alanlarındaki su tespiti gibi görevlerde kullanılabilir.

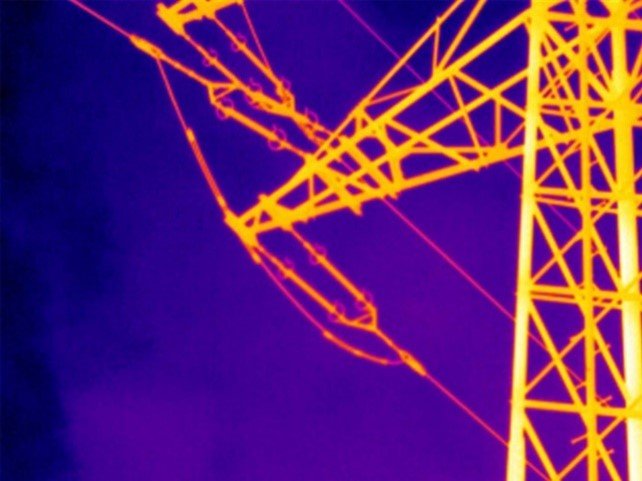

• Enerji İzleme ve Denetleme:

• • Elektrik hatları, güç tesisleri ve enerji altyapısı üzerindeki termal dronelar, aşırı ısınma veya arızalı ekipmanları tespit etmek için kullanılabilir.

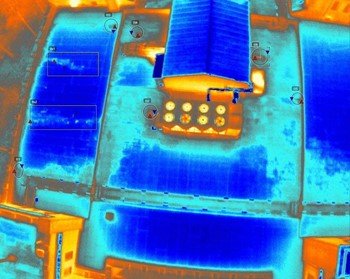

  • Ayrıca Güneş Enerji Santrallarının denetiminde de termal dronelardan faydalanılır.

• İnşaat ve Altyapı İzleme:
  • İnşaat sahalarında termal dronelar, yapısal zayıflıkları belirleme, izleme ve inşaat sürecini optimize etme amacıyla kullanılabilir.
• Doğal Afet İzleme:
  • Depremler, sel ve diğer doğal afetlerin ardından termal dronelar, hasar tespiti ve kurtarma operasyonlarına yardımcı olabilir.

• Çevre Koruma:
  • Su kaynakları, orman alanları ve diğer doğal alanların izlenmesi ve çevresel değişikliklerin tespiti için termal dronlar kullanılabilir.
• Sağlık ve Veterinerlik:
  • Hayvan popülasyonları üzerindeki termal analizler, veterinerlik uygulamalarında kullanılabilir. Ayrıca, termal dronlar, vücut sıcaklığı gibi sağlık parametrelerini izlemek için de kullanılabilir.
• Eğlence ve Spor:
  • Termal dronlar, eğlence amaçlı etkinliklerde veya spor etkinliklerinin izlenmesinde kullanılabilir. Özellikle gece yapılan konserler veya açık hava etkinlikleri için güvenlik ve izleme amacıyla kullanılabilir.
• Askeri Uygulamalar: Askeri alanlarda, termal kameralar gece görüşü ve düşmanın tespiti gibi çeşitli görevlerde kullanılır.

Bu alanlar, termal droneların kullanıldığı sadece birkaç örnek. Teknolojinin gelişmesiyle birlikte yeni uygulama alanları da ortaya çıkabilir.

Termal kamera çözünürlüğü, bu kameraların görüntüleme yeteneğini ifade eder. Termal kamera çözünürlüğü, genellikle piksel cinsinden ifade edilir, ancak standart dijital kameraların megapiksel cinsinden çözünürlükleri gibi düşük olabilir.

Termal kamera çözünürlüğü, kameraların detay seviyesini ve sıcaklık farklarını ne kadar hassas bir şekilde algılayabileceğini belirler. Daha yüksek çözünürlük, daha fazla piksel içerdiği için daha detaylı bir görüntü sağlar. Ancak, termal kameralar genellikle standart dijital kameralar kadar yüksek çözünürlüğe sahip değildir, çünkü termal görüntüleme teknolojisi daha karmaşık ve maliyetlidir.

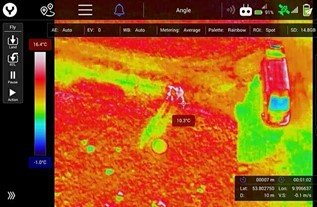

Termal kameraların çözünürlüğü, kullanım amacına ve uygulama gereksinimlerine bağlı olarak değişebilir. Bazı uygulamalarda düşük çözünürlük yeterli olabilirken, diğer uygulamalarda daha yüksek çözünürlük gerekebilir. Özellikle güvenlik, arama kurtarma, askeri operasyonlar, tıp ve endüstriyel bakım gibi çeşitli alanlarda termal kameralar kullanılmaktadır. Örneğin; YUNEEC E20Tvx Radyometrik Termal Kamera, 640 x 512 çözünürlükte sıcaklık verilerini yakalama özelliğine sahiptir. RGB düşük ışık kamerası, insan gözünden 20 kat daha yüksek hassasiyete sahiptir ve çok düşük ışık koşullarında bile yüksek kaliteli görüntüler yakalar.

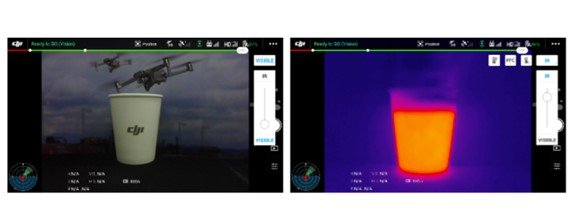

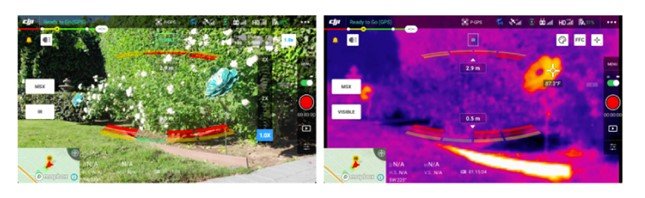

DJI Mavic 3 T’nin sahip olduğu termal kamera, 640 × 512 çözünürlüğe sahiptir. Hızlı kararlar almanıza ve hedeflerinizi bulmanıza yardımcı olmak için nokta ve alan sıcaklık ölçümü, yüksek sıcaklık uyarıları, izotermleri ve renk paletlerini  destekler.

Termal kameralar, elektromanyetik spektrumun kızılötesi bölgesini algılayabilen özel kameralardır. Isı, atomların titreşiminden başka bir şey değildir. Ne kadar çok titreşirlerse o kadar ısınırlar. Atomlar titreşirken, ısı imzası olarak biline şeyi yaratırlar. Bu ısı izi, termal görüntüleme kameraları tarafından tespit edilen şeydir.

Bu kameralar, nesnelerin yüzey sıcaklıklarını ölçerek görüntüleyebilirler. Termal kameralar, nesnelerin yaydığı ısı enerjisiyle çalışır ve bu özellikleri sayesinde birçok uygulama alanında kullanılırlar.

Termografi, bir nesnenin doğal olarak yaydığı ısı veya kızılötesi radyasyon (IR) ile ilgilenen çalışma alanıdır. Termal kameralar gibi termografik aletler hem canlı hem de cansız nesnelerin ısı imzalarını algılar ve görüntüler. Termal görüntülemenin ayrıntılarına girmeden önce termografiyle ilgili vurgulanması gereken birkaç temel faktör vardır. Her şeyden önce, insanlar ısıyı hissedebilir, ancak göremezler çünkü ısı, elektromanyetik spektrumun kızılötesi dalga boyunda meydana gelir. Ayrıca, insanların görebildiği görünür ışık aslında elektromanyetik spektrumun sadece küçük bir parçasıdır. Termal kameralar ise kızılötesi enerjiyi yakalar ve görüntüleri bizim sınırlı görüş kapasitemize uygun hale getirirler.

Termal kameralar, nesnelerin yüzey sıcaklıklarını renk tonları veya sıcaklık değerleriyle temsil eden termogramlar oluşturur. Bu termogramlar, kullanıcıların nesnelerin sıcaklık dağılımlarını görmelerini sağlar. Termal kameralar genellikle karanlık veya düşük ışıklı ortamlarda çalışabilir ve görüntüleme yetenekleri normal kameraların sınırlarını aşabilir.

Termal droneların kullanımı, özellikle görünürlüğün düşük olduğu veya normal kameraların etkisiz olduğu durumlarda büyük avantajlar sağlayabilir. Bu nedenle, bir dizi uygulama alanında kullanılmaları giderek daha yaygın hale gelmektedir. Atay Mühendislik olarak bu alanda da sorularınız olursa cevaplamaktan memnuniyet duyarız.

Sena UNCU
