Herkese merhaba, bu haftaki blog serimizde ‘ Pafta Nedir? ‘ konusuna değineceğiz.

Harita üretim alanının büyüklüğü ve çizim ölçeğinin değerine göre, bir alanın haritası, tek bir harita altlığına sığmayabilir. Bu durumda o bölgenin haritası, ayrı ayrı altlıkların yan yana getirilmesiyle tamamlanmış olur. Haritacılıkta tek bir altlığa çizilmiş birim haritaya Pafta denir.

Pafta sözlük anlamıyla harita parçası anlamına gelmektedir. [Şemseddin Sami, Kamus-ı Türki, 1900]

Pafta genellikle inşaat, mühendislik, mimarlık, coğrafya, planlama gibi birçok alanda kullanılır.

Paftalar, meslek mensupları tarafından bir proje planlamak, inşaat yapmak veya alanın keşfi için kullanılır. Paftalar, birçok farklı ölçekte çizilebilir, ancak en yaygın ölçekler 1/1000, 1/500, 1/200, 1/100’dür. Bir proje için gerekli olan tüm ayrıntıları içerir. Proje sırasında paftaların kullanılması, işin daha verimli ve doğru bir şekilde yapılmasına yardımcı olur.

Paftalar, dijital ortamda da oluşturulabilir. Günümüzde bilgisayar destekli tasarım (CAD) programları, paftaların dijital olarak çizilmesine olanak sağlar. Bu, paftaların daha hızlı ve kolay bir şekilde oluşturulmasına ve paylaşılmasına olanak tanır. Sonuç olarak, pafta, bir projenin başarısı için hayati öneme sahip bir araçtır.

Paftaların tarihi, insanların çizim ve tasarım yapma ihtiyacıyla birlikte ortaya çıkmıştır. İlk paftalar, antik Mısır ve Mezopotamya dönemlerinde kullanılmıştır.

Antik Mısır ve Mezopotamya dönemlerinde, çizimlerin ve planların kâğıt üzerine aktarılması için kullanılan malzemeler arasında papirüs, kil tabletler ve duvar resimleri bulunuyordu. Antik Yunanistan ve Roma dönemlerinde ise, mimarlar ve mühendisler, mermer ve kilden yapılmış tabletler üzerine çizimlerini yapıyorlardı.

Ortaçağ’da, kağıt ve kalemler daha yaygın hale geldiğinde, paftaların kullanımı da arttı. İlk paftalar, deri veya pergament üzerine çiziliyordu. Daha sonra, kâğıt paftalar geliştirildi. Rönesans dönemi, paftaların tasarımı ve çizimi için yeni tekniklerin keşfedildiği bir dönemdi. Leonardo da Vinci ve Michelangelo gibi sanatçılar, paftaları kullanarak ünlü eserlerini tasarladılar.

Endüstri devrimi dönemi, paftaların daha yaygın hale gelmesine neden oldu. Paftaların üretimi, sanayileşme süreci ile daha kolay hale geldi ve paftalar, mühendislerin, mimarların ve diğer teknik uzmanların günlük çalışmalarında önemli bir araç haline geldi.

Geçtiğimiz yüzyılın sonlarına doğru, bilgisayar teknolojilerinin gelişmesi, paftaların dijitalleştirilmesine ve bilgisayar destekli tasarım (CAD) yazılımlarının kullanımına yol açtı. Bu teknolojiler, paftaların dijital ortamda oluşturulmasına ve paylaşılmasına imkân sağladı.

Bugün, paftalar hala birçok mühendislik, mimarlık ve tasarım disiplininde kullanılmaktadır. Ancak, dijital teknolojilerin gelişimi, paftaların yerini dijital tasarım araçlarına bırakmış olsa da paftalar hala klasik bir araç olarak kullanılmaktadır.

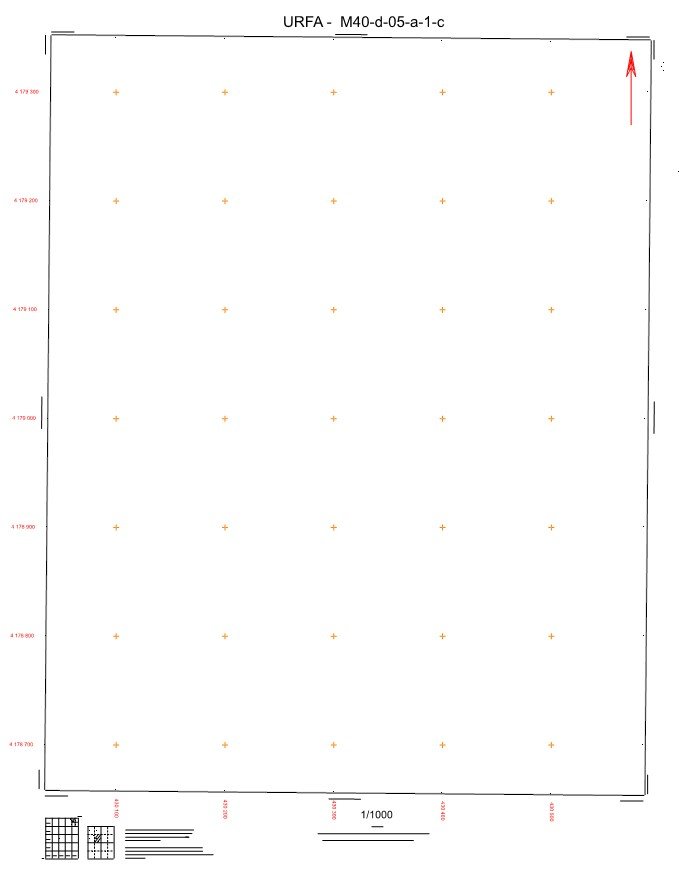

“Pafta” kelimesi farklı anlamlara gelebilen bir kelime olabilir, ancak genellikle bir plan, harita veya çizim gibi belgelerin yapısını ve düzenini belirleyen unsurlar anlamında kullanılır. Bu nedenle, “pafta elemanları” terimi de bu tür belgelerdeki temel öğeleri ifade etmek için kullanılabilir. Bazı yaygın pafta elemanları şunlardır:

• Başlık bloğu: Pafta adını, tarihini, üreticisini ve diğer tanımlayıcı bilgileri içeren bir bölümdür.
• Ölçek: Belgenin ölçeğini gösteren bir öğedir.
• Kuzey oku: Belgedeki kuzey yönünü gösteren bir oktur.
• Çizgi türleri: Çizimlerde kullanılan farklı çizgi türlerini belirten bir özelliktir.
• Metin: Belgede kullanılan metin öğelerini ifade eder.
• Renkler: Belgedeki renk kodlarına atıfta bulunabilir.
• Ebatlar: Belgedeki farklı öğelerin boyutlarını ifade eder.
• Simge ve semboller: Belgedeki farklı simge ve sembollerin anlamlarını gösterir.

Bu öğeler, bir paftanın temel bileşenleridir ancak bir belgenin türüne ve amacına göre farklı pafta elemanları da kullanılabilir.

Pafta indeksi, bir bölgenin tüm paftalarının numaralarının veya isimlerinin listesiyle birlikte gösterildiği bir listedir. Bu indeks, genellikle büyük ölçekli haritalarda kullanılır ve kullanıcılara bölgenin tamamının hangi paftalardan oluştuğunu gösterir. Bu sayede, kullanıcılar ihtiyaç duydukları paftaların numaralarını veya isimlerini belirleyebilir ve doğru paftaları seçerek bölgenin tamamını görebilirler.

Harita paftaları ulusal ve uluslararası standartlara göre indekslenirler. Paftaların boyutları ölçeğe göre belirlenen sabit enlem ve boylam farkları ile tanımlanırlar. Böylece küre yüzeyinde bu sabit enlem ve boylam farklarına karşılık gelen büyüklükte alanların ilgili ölçekte haritası üretilir.

• 1:1 000 000-1:250 000 arası ölçekli paftalar uluslararası sisteme göre,
• 1:250 000’den daha büyük ölçekli harita paftaları ise ulusal sisteme göre bölümlendirilir.

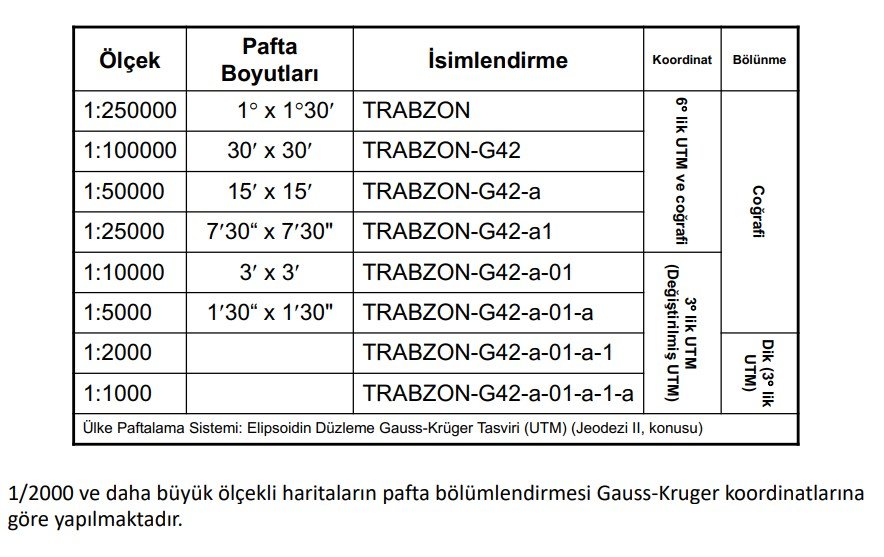

Uluslararası indeks 1/1 000 000, 1/500 000 ve 1/250 000 ölçekleri kapsar. Bu ölçeklerdeki haritaların grid bölge boyutları ve adlandırılmaları tabloda verilmiştir.

Türkiye 1:100 000 ölçekli pafta indeksinde gösterildiği gibi Türkiye 44º kuzey enleminden başlayarak güneye doğru 30’ aralıklarla kuşaklara ayrılmıştır. Kuşaklar A dan başlayarak güneye doğru alfabetik olarak adlandırılmışlardır (Ç, Ğ, İ, Ö, Ş harfleri yoktur). Türkiye bu kez 24º doğu boylamından başlanarak 30’ aralıklarla doğuya doğru bölgelere ayrılmış ve bu bölgeler 12 den başlayarak sıra ile numaralandırılmıştır. Bu sisteme göre örneğin TRABZON adlı 1:250 000 ölçekli pafta içerisindeki sol üst köşede oluşan 1:100 000 ölçekli pafta TRABZON-G42 olarak isimlendirilir.

Pafta bölümlemesinde, 1/5000 ölçekli ülke standart topoğrafik haritaların pafta bölümlemesi esas alınır.

1/5000 ölçekli paftadan, pafta kenarları iki eşit parçaya ayrılmak suretiyle 4’e bölünerek 1/2000 ölçekli paftalar, 1/2000 ölçekli paftadan, pafta kenarları iki eşit parçaya ayrılmak suretiyle 4’e bölünerek 1/1000 ölçekli paftalar, 1/1000 ölçekli paftadan, pafta kenarları iki eşit parçaya ayrılmak suretiyle 4’e bölünerek 1/500 ölçekli paftalar oluşturulur.

Paftaların ölçeklendirilmesi, bir harita ya da çizimde yer alan nesnelerin gerçek boyutlarına göre orantılı olarak küçültülmesidir. Ölçeklendirme işlemi, harita üzerinde yer alan ölçülen her bir mesafenin gerçek dünya değerlerine göre yeniden ayarlanmasını gerektirir.

Paftaların ölçekleri genellikle bir kesir olarak ifade edilir. Örneğin, 1/1000 ölçekli bir harita, gerçek dünyadaki her bir birimin harita üzerinde binde birine karşılık gelir. Diğer sık kullanılan ölçekler arasında 1/5000, 1/10000 ve 1/25000 gibi ölçekler bulunur.

Paftaların kısaltmaları ise genellikle harita üzerindeki ölçeğin yanında yer alır ve ölçeği ifade eden sayıda birim kullanılır.

Örneğin, 1/1000 ölçekli bir haritada “1 cm = 10 m” şeklinde bir kısaltma kullanılabilir. Bu ifade, harita üzerindeki her bir santimetrelik mesafenin gerçek dünyada 10 metrelik bir mesafeye karşılık geldiğini belirtir.

Paftaların kısaltmaları ülkelere, bölgelere ve hatta kurumlara göre değişebilir, ancak genellikle ölçek sayısından ve birimlerden oluşurlar.
