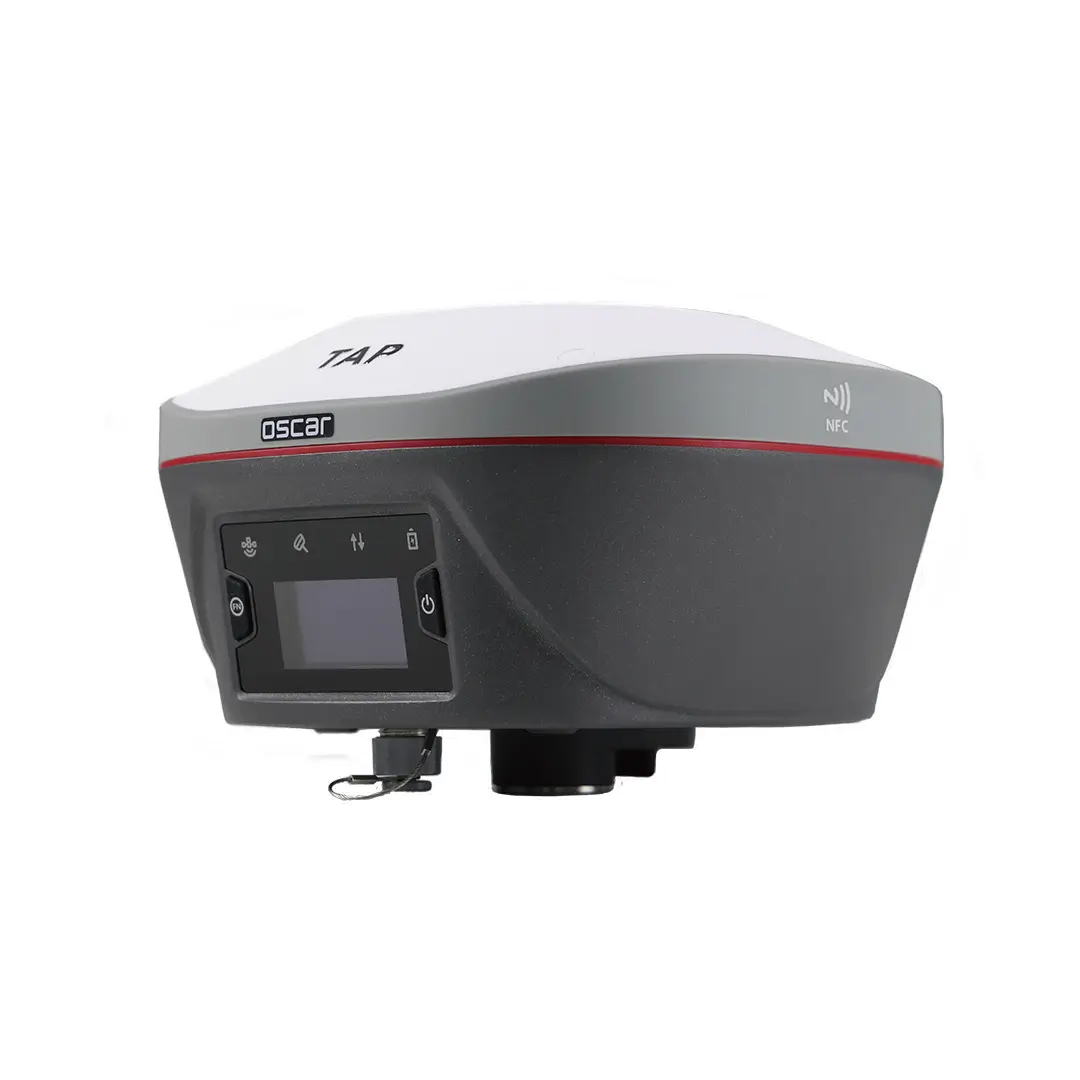

Tersus Oscar TAP Ultimate GNSS Alıcısı

Farkımız; Biz Daima Yanınızdayız.

TAP (Tersus Advanced Positioning)

TAP, Tersus GNSS tarafından geliştirilen uydu tabanlı hassas bir nokta konum belirleme hizmetidir.
Kullanıcıların dünyanın her yerinde santimetre düzeyinde yüksek hassasiyet elde etmesini sağlar. TAP kullanıldığında GNSS alıcısının bir CORS ağına bağlanmasına ya da tekli bir baz (referans) istasyonundan düzeltme almasına gerek kalmaz. Uydu yörünge ve saat kaynaklı düzeltme bilgilerini doğrudan L-bandından yayın yapan uydulardan alır. Denizler, dağlar, çöller, yüksek rakımlar gibi internet yada CORS ağlarının kapsama alanı dışındaki bölgelerde santimetre mertebesinde yüksek doğruluk ihtiyaçlarını karşılar.

Düzeltme bilgilerini doğrudan uydulardan alır. Yedek bir yöntem olarak düzeltmelerin internet üzerinden alınması seçeneğine de sahiptir.

  • İyi bir uydu görünürlüğüne sahip olduğu sürece, dünyanın her bölgesinde çalışır
  • Düzeltme bilgisini almak için CORS gibi ağlara ihtiyaç yoktur
  • Yüksek sinyal istikrarı sayesinde 24 saat kesintisiz iletişim
  • Yedek bir yöntem olarak internet üzerinden yayın hizmeti de kullanılabilir
  • Otonom sürüş, hassas tarım, felaket izleme ve benzeri uygulamalarda yaygın olarak kullanılabilir.

Oscar-TAP şimdi daha güçlü özelliklere sahip. Kalibrasyon gerektirmeyen ve manyetik bozulmalardan etkilenmeyen eğim sensörü sayesinde jalonda düzeçlemeye ihtiyaç kalmaz.

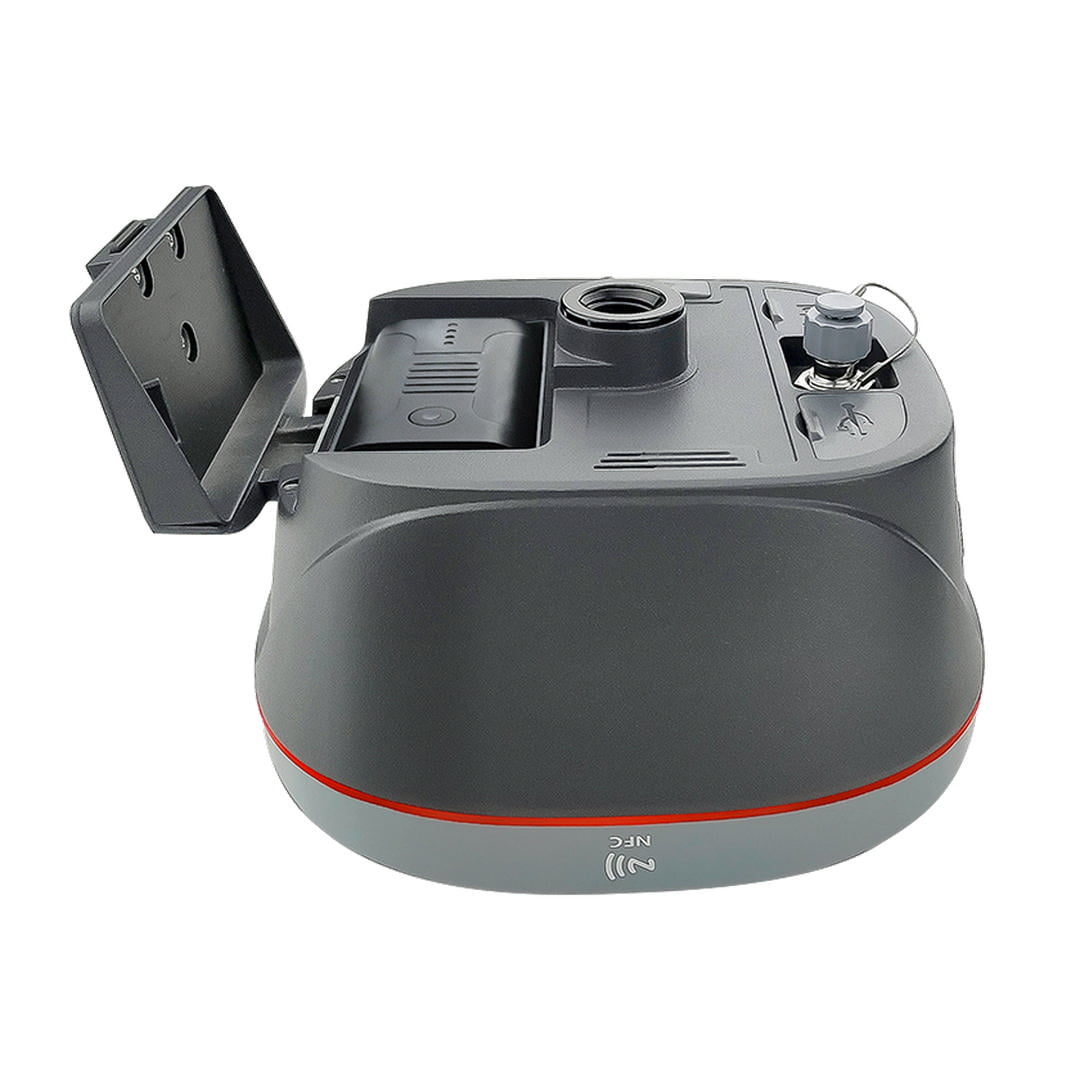

Ultimate versiyonunda 1.54″ OLED ekranı ile kolay yapılandırılır. Dahili yüksek performanslı ve çoklu frekanslı GNSS bordu ile yüksek doğruluk ve istikrarlı sinyal takibi sağlanır. Dahili büyük kapasiteli bataryası çıkarılabilir. İki batarya 16 saate kadar 4G/3G/2G ağlarda ve radyo modemle gezici modunda çalışmayı destekler. Dahili UHF radyo modülü ile uzun mesafelerde kullanılabilir. Sağlam muhafazası, ekipmanı zorlu çevre koşullarında koruma sağlar.

Kapalı alan çalışmalarınız için Tersus markasına ait Total Station’u inceleyin.

Tehlikeli Bölgeler
Gizli Noktalar
Yeraltı Hizmetleri
Ormanlar
Şehir Kanyonları

Tersus GNSS alıcılarına ait NGS tarafından belirlenmiş faz merkezi değerlerine buradan ulaşabilirsiniz.

Tersus GNSS Analiz Yazılımı (Tersus Geomatics Office)’na ücretsiz olarak aşağıdaki bağlantıdan ulaşabilirsiniz.

DJI ve Tersus: GNSS Teknolojisinin Güçlü İttifakı

Drone teknolojisi gün geçtikçe gelişiyor ve haritacılık sektöründe devrim yaratıyor. Bu devrimde DJI ve Tersus’un güçlü bir ittifakı, sektöre yeni ufuklar açıyor. Tersus’un üstün GNSS (Küresel Navigasyon Uydu Sistemi) çözümleri, DJI’ın yenilikçi drone teknolojisiyle bir araya gelerek saha çalışmalarını daha verimli ve etkili hale getiriyor.

Tersus’un cihazları, DJI ile uyumlu olarak çalışarak sahada gezici CORS RTK alıcısı olarak kullanılabiliyor. Bu sayede GNSS alıcılarının sunduğu tüm haritacılık faaliyetleri, artık daha hızlı ve güvenilir bir şekilde gerçekleştirilebiliyor. Ayrıca, DroneRTK özelliği sayesinde drone ile birlikte kullanılarak sahadaki verimliliği artırıyor.

PPK İşlemlerinde Ücretsiz Yazılım Avantajı

PPK (Post-Processing Kinematic) işlemleri için Tersus’un ücretsiz olarak sunduğu GeoPix yazılımı, fotoğrafları kolayca TAG’leyerek ayrı bir PPK yazılımı satın almadan kullanma imkanı sağlıyor. Bu avantaj, işlerinizi daha maliyet-etkin ve verimli hale getiriyor.

Kompakt ve Güçlü Performans

Tersus GNSS alıcıları, sektördeki diğer ürünlere nazaran daha kompakt yapılarıyla dikkat çekiyor. Bu sayede saha kullanıcıları, tek bir ürünle birden fazla amaca hizmet edebiliyor ve maliyetleri minimize ediyorlar. Özellikle Tersus Luka GNSS alıcıları, dahili Radyo modemi ve RTK özelliği ile 19 saatlik Statik veri toplama imkanı sunarak, güçlü ve esnek bir çözüm sunuyor.

Haritacılık sektöründe drone teknolojisini benimseyen kamu kurum ve kuruluşları için, şartnameye bir adet GNSS alıcısı eklemek doğru bir çözüm olacaktır. Bu, verimliliği artırırken maliyetleri de minimize etmenin bir yoludur.

DJI ve Tersus’un bir araya gelmesi, haritacılık sektöründe yeni bir dönemin başlangıcını işaret ediyor. İnovasyon, güvenilirlik ve verimlilik arayan herkes için, DJI ve Tersus’un birlikteliği kesinlikle göz ardı edilmemelidir.

Teknik Özellikler

Tüm konumlama uydu sitemlerini ve frekansları destekler:

  • GPS L1C/A, L2C, L2P, L5
  • GLONASS L1C/A, L2C/A
  • BeiDou B1, B2, B3
  • Galileo E1, E5A, E5B
  • QZSS L1C/A, L1C, L2C, L5
  • SBAS (EGNOS, WAAS, MSAS, GAGAN) L1C/A

576 kanalı destekler


410-470MHz UHF radio, 4G network, Wi-Fi, Bluetooth, NFC


Manyetik bozulmalara dayanıklı kalibrasyonsuz eğim sensörü (1)


Çeşitli çalışma modları


16GB dahili hafıza


Statik, 4G/3G/2G ağ RTK ve Radio RTK modlarında 16 saate kadar çalışma


Zorlu çevre koşullarında, IP68 güvenirlik sınıfı ile toz ve su geçirmez muhafaza


Tersus Caster Service’in (TCS) ücretsiz aboneliği: düzeltme verilerini Oscar Sabit’ten Geziciye aktarın

İzlenen GNSS Sinyalleri:
GPS L1C/A, L2C, L2P, L5; GLONASS L1C/A, L2C/A; BeiDou B1, B2, B3; Galileo E1, E5A, E5B; QZSS L1C/A, L1C, L2C, L5; SBAS (EGNOS, WAAS, MSAS, GAGAN) L1C/A


Kanal Sayısı: 576


Tekli Nokta Konumlandırma Hassasiyeti (RMS):
– Yatay: 1.5m
– Düşey: 3.0m


DGPS Konumlandırma Hassasiyeti (RMS):
– Yatay: 0.25m
– Düşey: 0.5m


SBAS Diferansiyel Konumlandırma Hassasiyeti (RMS):
– Yatay: 0.6m
– Düşey: 1.2m


Yüksek Hassasiyet Statik (RMS):
– Yatay: 2.5mm+0.1ppm
– Düşey: 3.5mm+0.4ppm


Statik & Hızlı Statik & Kinematik(RMS):
– Yatay: 2.5mm+0.5ppm
– Düşey: 5mm+0.5ppm


Gerçek Zamanlı Kinematik (RMS):
– Yatay: 8mm+1ppm
– Düşey: 15mm+1ppm


Gözlem Doğruluğu (Zenit Doğrultusu):
– C/A Kod: 10cm
– P Kod: 10cm
– Taşıyıcı Faz: 1mm


İlk Düzeltme Zamanı (TTFF):
– Soğuk Başlama: <35s
– Normal Başlama: <10s


Yeniden Kazanım: <1s


Eğim sensörü hasssasiyeti (60° kadar ) ≤2cm


Zamanlama Doğruluğu (RMS): 20ns


Hız Doğruluğu (RMS): 0.03m/s


Başlatma (tipik): <10s


Başlatma Güvenilirliği: >99.9%


TAP Konumlandırma Hassasiyeti: <5cm


TAP Yakınsama Süresi: 15 Dakika


TAP Kapsama Alanı: Küresel


TAP Sinyal istikrarı: 99.99%

İşletim sistemi: Linux


Depolama: 16GB Dahili Depolama


Data format: CMR,CMR+, RTCM 2.X/3.X
Ağ Model Desteği: DGPS, VRS, FKP, MAC


Data Çıktı: RINEX, NMEA-0183, Tersus Binary


Veri güncelleme oranı: 20Hz

Tersus Nuwa

MicroSurvey FieldGenius

Hücresel


Hücresel: 4G LTE/TD-SCDMA/WCDMA/GPRS/GSM


Hücresel Bandlar (EU versiyon):
LTE FDD B1/B2/B3/B4/B5/B8/B20 WCDMA B1/B2/B5/B8 GSM/GPRS 1900/1800/900/850MHz


Ağ Protokolleri:
Ntrip Client, Ntrip Server, TCP, Tersus Caster Service (TCS)


Wi-Fi

WiFi: 802.11b/g


Bluetooth


Bluetooth: 4.1


Dahili Radyo


RF iletim gücü: 0.5W/1W/2W


Frekans aralığı: 410MHz ~ 470MHz


Çalışma modu: Yarı Çift Yönlü


Kanal aralığı: 12.5KHz / 25KHz


Modülasyon tipi: GMSK, 4FSK


Baud Hızları: 4800 / 9600 / 19200bps


Mesafe (Tipik): >5km


Radio protokol: TrimTalk450, TrimMark 3, South,
Transparent, Satel

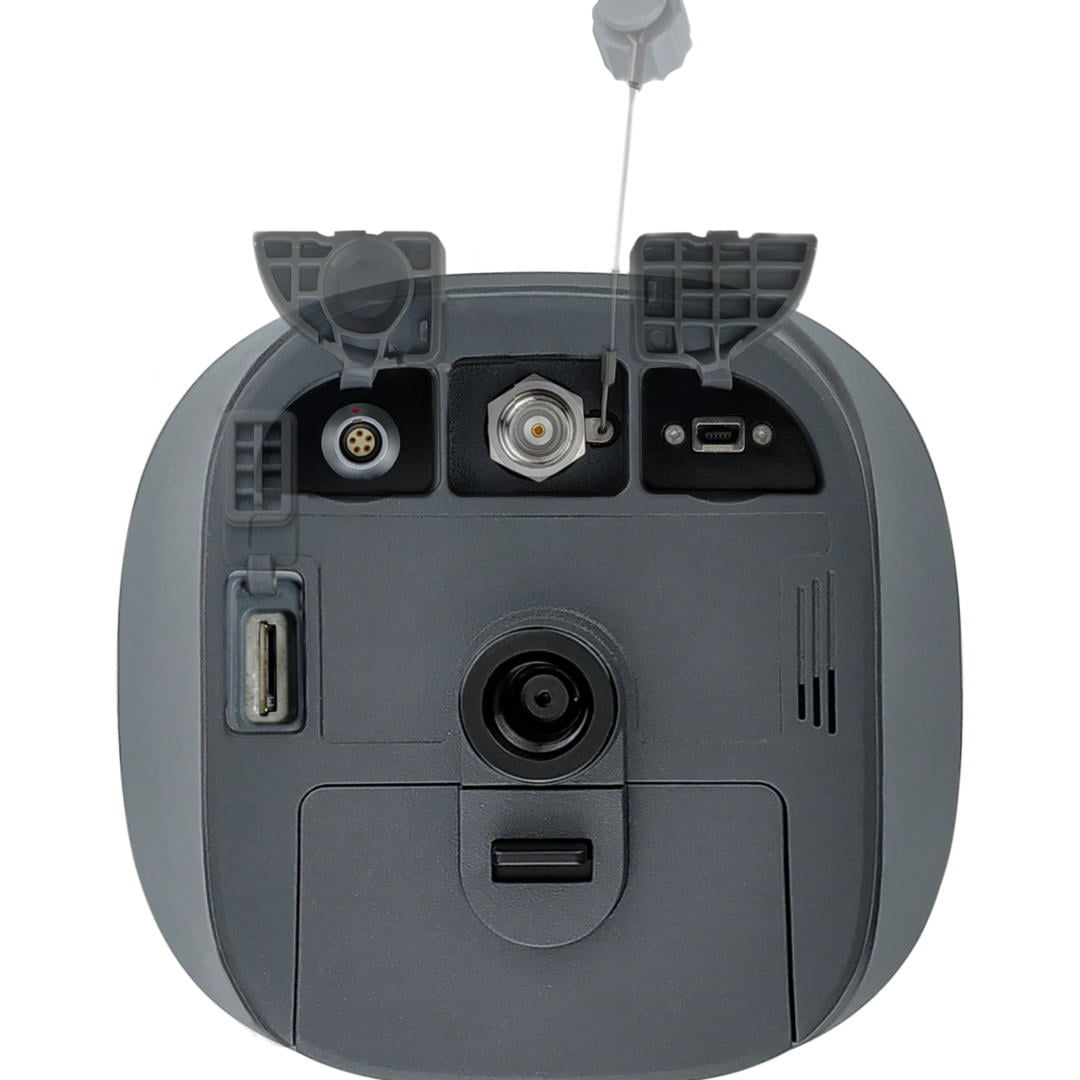

Kablolu iletişim


USB OTG: USB 2.0 x1


Serial portlar: RS232 x1


COM baud hızı: 921600bps kadar

Giriş voltajı: 9~28V DC


Güç tüketimi (tipik):
Ağ veya Radyo mod: ≈ 5W
Radyo iletim modu (0.5W): ≈ 8W
Radyo iletim modu (1W): ≈ 9W
Radyo iletim modu (2W): ≈ 11W


Lityum pil: 7.4V 6400mAh x2

Fiziki Özellikler


Ekran: 1.54’’ OLED


Boyutlar: 157x157x103mm


Ağırlık: ≈ 1.2kg (bataryasız)
≈ 1.4kg (bataryalı)


Çalışma Sıcaklığı: -40℃ ~ +70℃


Depolama Sıcaklığı: -55℃ ~ +85℃


Bağıl nem: 100% yoğunlaşmamış


Toz ve Su Geçirmezlik: IP68 (En az 1 metre, en az 30 dakika su geçirmez)


Beton üzerine direk düşme: 2m


Anten IGS/NGS Kodu: TRSOSCAREU


Titreşim: MIL-STD-810G,FIG 514.6C-1

Dahili Radyo Protokolleri

Protokol Frekans (MHz)

Modülasyon

Adım Frekansı

Hava Baud Hızı

Seri Port Baud Hızı

TrimTalk450 410-470 GMSK 12.5kHz 4800bps 9600/19200/38400/115200bps
TrimTalk450 410-470 GMSK 25kHz 9600bps 9600/19200/38400/115200bps
TrimMark 3 410-470 GMSK 50kHz 19200bps 9600/19200/38400/115200bps
South 410-470 GMSK 12.5kHz 4800bps 9600/19200/38400/115200bps
South 410-470 GMSK 25kHz 9600bps 9600/19200/38400/115200bps
South 410-470 GMSK 50kHz 19200bps 9600/19200/38400/115200bps
TransParent 410-470 GMSK 12.5kHz 4800bps 9600/19200/38400/115200bps
TransParent 410-470 GMSK 25kHz 9600bps 9600/19200/38400/115200bps
Satel 410-470 4FSK 12.5kHz 9600bps 9600/19200/38400/115200bps

(Global Navigation Satellite System) GNSS alıcısı, dünya genelindeki uydu sistemlerinden gelen sinyalleri alarak konum belirleme işlemi yapan bir cihazdır. GPS (Global Positioning System) gibi GNSS sistemleri, konum ve zamanı kesin bir şekilde hesaplar. GNSS alıcısı, navigasyon, haritalama, coğrafi bilgi sistemleri (GIS) ve daha birçok uygulama için kullanılır. GNSS alıcısı, konum tabanlı hizmetlerin ve teknolojilerin temelini oluşturur ve geniş bir yelpazedeki endüstrilerde yaygın olarak kullanılır.
