TS30
Lazer ve Görsel Ölçümlü GNSS Alıcısı
Sahayı görüntüleyin.
Noktayı lazerle ölçün.

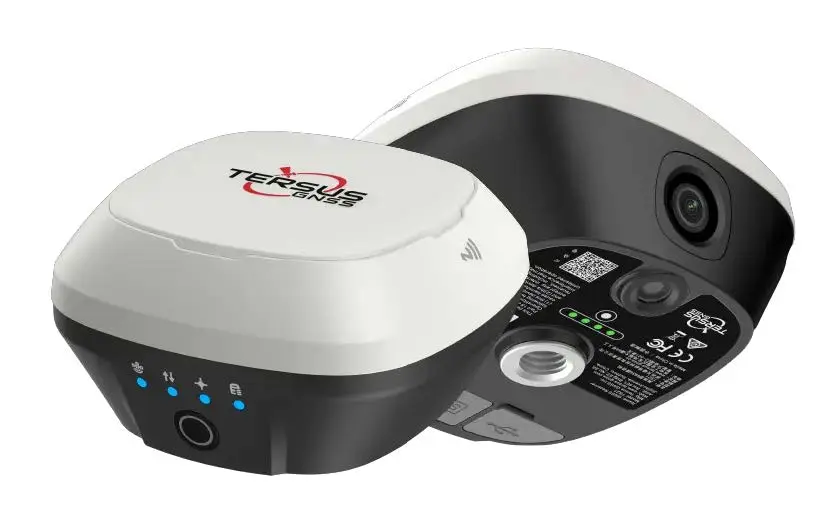

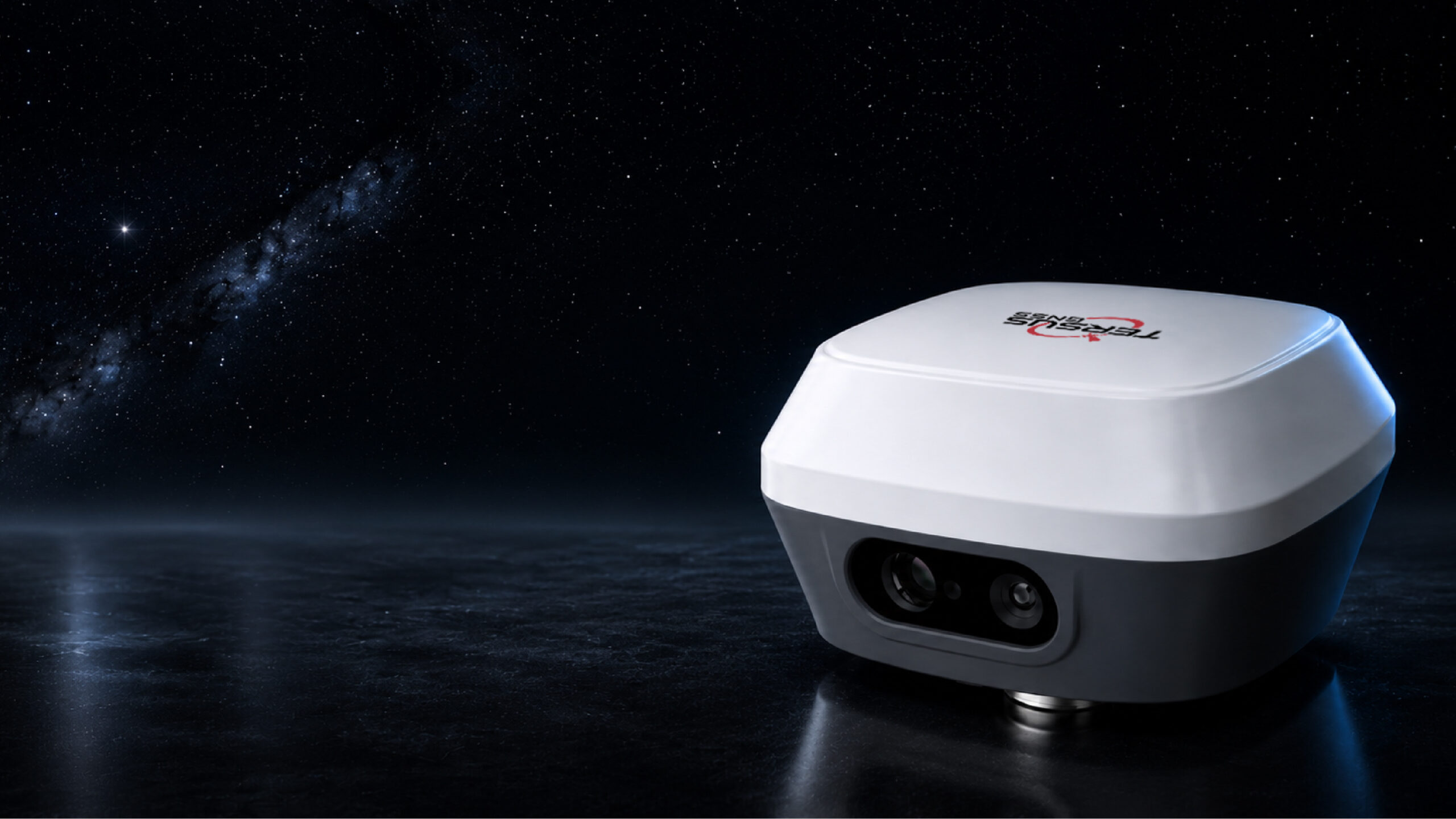

GNSS, IMU, çift kamera ve lazer bir arada. captuRTK TS30 ile görsel nokta ölçümü, nokta bulutu üretimi ve AR aplikasyonu aynı alıcıyla yürütün.
BX50 GNSS altyapısı
Çoklu uydu sistemi ve çoklu frekans desteği.
Lazer mesafe ölçümü
0,05–50 m ölçüm aralığı.[1]
Görsel nokta ölçümü
Hedefe 2–15 m mesafede tipik 2D doğruluk.[1]
AR aplikasyon
Ön ve alt kamera ile canlı görüntü üzerinde yönlendirme.
Dahili batarya
10.000 mAh batarya ve 15 W hızlı şarj.[2]
Dayanıklı tasarım
Sahada suya ve toza karşı koruma.
Tek alıcıyla
daha fazla saha verisi.
Ön kamera görsel konumlandırmayı, lazer erişimi zor hedeflerde mesafe ölçümünü, IMU ise eğimli jalonla ölçümü destekler. Farklı ölçüm yöntemlerini saha koşullarına göre seçin.
Görsel konumlandırma
Kamera görüntülerinden nokta bulutu üretin; ölçüm noktalarını görüntü veya nokta bulutu üzerinden belirleyin.
Lazer ölçümü
Hedefe doğrudan temas etmeden mesafe ölçün. Lazerle ölçülen konum için belirtilen doğruluk 10 m’de 3 cm RMS’dir.[1]
Sahayı kaydedin.
Ayrıntıları ölçün.
Video ile kaydedilen sahne, görsel SLAM ve konum bilgisiyle nokta bulutuna dönüştürülebilir. Sahadan topladığınız verileri ofiste ölçüm ve proje üretimi için değerlendirin.
Sahneyi kaydedin
Ön kamerayla yüzeyleri ve hedefleri farklı bakışlardan görüntüleyin.
Veriyi konumlandırın
GNSS, IMU ve görsel özellikleri birlikte kullanarak sahneyi proje koordinatlarıyla ilişkilendirin.
Ölçümleri üretin
Nokta bulutu üzerinde koordinat, mesafe ve açı ölçün; verileri uygun ofis yazılımına aktarın.
Hedefe ulaşmadan
ölçüm yapın.
Ön kamera, ölçüm sırasında görsel özellikleri takip eder. Stabilizasyon algoritması ve birden fazla lazer örneğinin değerlendirilmesi, el hareketlerinin sonuç üzerindeki etkisini azaltmaya yardımcı olur.
0,05–50 m ölçüm aralığı
Yakın detaylardan daha uzak hedeflere kadar lazer destekli ölçüm.
8 mm mesafe doğruluğu
Lazer mesafe sensörünün doğruluk değeri. Hedef koordinatı ölçüm doğruluğundan ayrı bir özelliktir.
3 cm @ 10 m
Lazerle hedef konumu ölçümünde belirtilen RMS doğruluk; hedef ve saha koşullarına bağlıdır.[1]
Hedefi görüntüde görün.
Sahada yerini bulun.
Ön ve alt kamera, farklı hedef mesafelerinde canlı görüntüyle yönlendirme sağlar. CAD tabanlı AR aplikasyonunda hedefi ve ilerleme yönünü ekran üzerinde izleyin.
2,3 MP ön kamera
Görsel konumlandırma ve uzak hedefe yönlendirme için görüntü sağlar.
2,0 MP alt kamera
Hedefe yaklaşıldığında zemini ve aplikasyon noktasını canlı görüntü üzerinde takip etmenize yardımcı olur.
Ağ kapsamasının
ötesinde konumlandırma.
Tersus TAP, düzeltme verilerini uydu üzerinden alarak yerel RTK baz istasyonu veya CORS ağına bağlanmadan PPP konumlandırmayı destekler. Hizmet ve aktivasyon seçimini projenize göre belirleyin.
Veriyi projenize taşıyın.
NUWA ile saha verisini yönetin; Tersus Geo Office 2 ile ofis iş akışını sürdürün. GNSS ve görsel ölçüm verilerini proje ihtiyacınıza uygun çıktılarda değerlendirin.
32 GB dahili hafıza
Saha verilerini cihaz üzerinde kaydedin; kablolu veya kablosuz bağlantıyla aktarın.
4G ve UHF bağlantı
NTRIP, TCS ve TCP seçenekleriyle ağ düzeltmelerini; dahili radyo ile saha bağlantısını kullanın.
Günlük saha kullanımı
10.000 mAh batarya, yaklaşık 1.050 g ağırlık ve Ø134 × 90 mm gövdeyle çalışın.[2]
Teknik özellikler.
captuRTK TS30 için konumlandırma, bağlantı ve donanım özelliklerini inceleyin.
GNSS ve sinyal takibi
| Kanal sayısı | 1792 |
|---|---|
| GNSS kartı | Tersus BX50 |
| GPS | L1 C/A, L2C, L2P, L5 |
| GLONASS | L1 C/A, L2 C/A |
| BeiDou | B1, B2, B3; BDS-3 desteği |
| Galileo | E1, E5a, E5b |
| QZSS | L1 C/A, L2C, L5 |
| SBAS | WAAS, EGNOS, GAGAN, SDCM, MSAS |
| L-band | Desteklenir |
| Veri güncelleme hızı | 20 Hz |
Konumlandırma performansı
| RTK doğruluğu (RMS) | Yatay: 8 mm + 1 ppm Düşey: 15 mm + 1 ppm |
|---|---|
| Ağ RTK doğruluğu (RMS) | Yatay: 8 mm + 0,5 ppm Düşey: 15 mm + 0,5 ppm |
| Yüksek hassasiyetli statik (RMS) | Yatay: 2,5 mm + 0,1 ppm Düşey: 3,5 mm + 0,4 ppm |
| Statik / hızlı statik (RMS) | Yatay: 2,5 mm + 0,5 ppm Düşey: 5 mm + 0,5 ppm |
| PPK doğruluğu (RMS) | Yatay: 2,5 mm + 1 ppm Düşey: 5 mm + 1 ppm |
| DGPS doğruluğu (RMS) | Yatay: 0,25 m Düşey: 0,5 m |
| Tek nokta doğruluğu (RMS) | Yatay: 1,5 m Düşey: 2,5 m |
| Başlangıç süresi | Tipik 4 saniye.[1] |
| İlk konuma ulaşma (TTFF) | Soğuk başlangıç: <30 saniye Sıcak başlangıç: <5 saniye |
| Yeniden sinyal yakalama | <1 saniye |
| Zaman / hız doğruluğu (RMS) | 20 ns / 0,03 m/s |
| Başlangıç güvenilirliği | >%99,9 |
| Eğim telafisi | 60° içinde ≤2 cm; kalibrasyon gerektirmeyen IMU.[1] |
Kamera ve görsel ölçüm
| Ön kamera | 2,3 MP |
|---|---|
| Alt kamera | 2,0 MP |
| Görüntü örnekleme doğruluğu | Tipik 2 cm |
| Görüntüden nokta ölçümü | Tipik 2–4 cm (2D), hedefe 2–15 m mesafede.[1] |
| Görsel konumlandırma | Nokta bulutu tabanlı görsel konumlandırma |
| AR aplikasyon | TwinCam ön ve alt kamera desteği |
Lazer
| Menzil | 0,05–50 m |
|---|---|
| Lazer sınıfı | 3R |
| Mesafe sensörü doğruluğu | 8 mm |
| Lazerle hedef ölçümü (RMS) | 10 m mesafede 3 cm.[1] |
| Ölçüm frekansı | 5 Hz |
| Ölçüm desteği | VSLAM ve stabilizasyon algoritmaları |
TAP hizmeti
| Yatay doğruluk (RMS) | 15 mm |
|---|---|
| Düşey doğruluk (RMS) | 30 mm |
| Yakınsama süresi | 3 dakika |
| Kapsama | Küresel |
| Kullanım | Hizmet aktivasyonu ve saha koşullarına bağlıdır.[3] |
Sistem ve bağlantı
| İşletim sistemi | Linux |
|---|---|
| Dahili depolama | 32 GB |
| Diferansiyel veri | CMR, RTCM 2.x / 3.x |
| Veri çıkışı | RINEX, NMEA-0183, Tersus Binary |
| Hücresel bağlantı | 4G LTE / WCDMA / GSM / EDGE |
| Ağ protokolleri | NTRIP Client, NTRIP Server, TCP, Tersus Caster Service (TCS) |
| Wi-Fi | 802.11 a/b/g/n/ac |
| Bluetooth | 5.0 |
| USB | Type-C, OTG |
| Yazılım | NUWA ve Tersus Geo Office 2 |
Dahili radyo
| RF çıkış gücü | 0,5 / 1,0 W |
|---|---|
| Frekans aralığı | 410–470 MHz |
| Çalışma modu | Yarı çift yönlü (half-duplex) |
| Kanal aralığı | 12,5 / 25 / 250 kHz |
| Modülasyon | CSS, GMSK, 4FSK |
| Radyo veri hızı | 4800 / 9600 / 19200 bps |
| Radyo protokolleri | LORA, TrimTalk450, TrimMark 3, Transparent, South, Satel |
Batarya ve fiziksel özellikler
| Batarya | Dahili 10.000 mAh / 7,3 V |
|---|---|
| Çalışma süresi | 12 saate kadar.[2] |
| Harici güç | USB üzerinden 5–20 V |
| Hızlı şarj | Maksimum 15 W (5 V / 3 A) |
| Şarj süresi | 5 saat (%10–%90) |
| Şarj sıcaklığı | +10 °C ila +45 °C |
| Boyutlar | Ø134 × 90 mm |
| Ağırlık | Yaklaşık 1.050 g |
| Koruma sınıfı | IP68 |
| Elektronik düzeç | Desteklenir |
| Arayüz | Güç düğmesi; uydu, düzeltme verisi, çözüm ve statik LED göstergeleri; batarya göstergesi |
- Doğruluk ve başlangıç süreleri; uydu görünürlüğü, uydu geometrisi, sinyal yansımaları, atmosfer ve ölçüm koşullarına bağlıdır. ppm baz mesafesine bağlı hata bileşenidir; 1 ppm, kilometre başına 1 mm’ye karşılık gelir. Görsel ve lazer ölçümleri ayrıca hedef mesafesi, yüzey özellikleri ve görüntü kalitesine bağlıdır. Lazerin 8 mm mesafe doğruluğu, 10 m’deki 3 cm konum ölçüm doğruluğuyla aynı değer değildir.
- Batarya süresi çalışma modu, ortam sıcaklığı ve batarya durumuna göre değişir. Boyut ve ağırlık değerleri üretim süreci ile ölçüm yöntemine bağlı olarak farklılık gösterebilir.
- TAP kullanımı hizmet aktivasyonu, uydu görünürlüğü ve yakınsama durumuna bağlıdır. PPP yakınsama süresi RTK başlangıç süresinden farklıdır.
Teknik bilgiler Atay sayfasındaki TS30 konfigürasyonu esas alınarak hazırlanmıştır; boyut ve ağırlık üretici ürün sayfasından tamamlanmıştır. Tersus ürün bilgileri.
