Matrice 30
Güçlü Uçuş Performansı
DJI Matrice 30, güçlü uçuş performansı ve taşınabilirlik arasındaki dengeyi koruyarak operasyonel verimliliği artırır. Geniş ve yakınlaştırma kameralarını bir lazer telemetreyle aynı platformda bir araya getirir.
Maksimum Uçuş Süresi
Uzun saha görevleri için uçuş performansı.
Çevresel Koruma
-20 °C ila +50 °C çalışma sıcaklığı.
Geniş Kamera
24 mm eşdeğer odak uzaklığı; 4K/30 fps video.
Maksimum Hibrit Zoom
48 MP yakınlaştırma kamerası; 5×–16× optik yakınlaştırma.
Lazer Ölçüm Menzili
3–1200 m aralığında mesafe ölçümü.
Maksimum Rüzgâr Direnci
23 m/sn maksimum yatay uçuş hızı.
Uçuş süresi ve ölçüm değerleri belirtilen test koşulları içindir. Koşullar ve ayrıntılar teknik özellikler bölümündedir.
Uyumlu, Güvenli, Güvenilir
Çevresel uyumluluk açısından DJI Matrice 30, IP55 korumasıyla donatılmıştır. -20 °C ila +50 °C çalışma aralığı, değişen saha koşullarında operasyonları destekler.[3]
Altı Yönlü Algılama
Hava aracının altı tarafındaki çift görüş ve ToF (Time-of-Flight) sensörleri, çevrenin algılanmasına ve görev güvenliğine yardımcı olur.
Entegre ADS-B Alıcısı
Yakındaki mürettebatlı hava araçları için zamanında uyarı sağlar; pilotun çevresel farkındalığını destekler.
Yedekli Sistemler
Gelişmiş yedekleme sistemleri, kritik görevlerin beklenmedik durumlarda sürdürülmesine yardımcı olur.
Gelişmiş İletim
DJI Matrice 30’nin dört yerleşik anteni, üç kanallı 1080p video aktarımını destekler. OcuSync 3 Enterprise, karmaşık ortamlarda görüntü akışları arasında kesintisiz geçiş yapılmasına imkân tanır.
O3 Enterprise
Engelsiz ve parazitsiz ortamda CE/SRRC/MIC standardında 8 km, FCC standardında 15 km azami iletim mesafesi.
Çift Operatör Desteği
İki operatörlü kontrol desteği, görev sırasında ekiplerin birlikte çalışmasını kolaylaştırır.
Hassas Konumlandırma
Sabit RTK çözümünde yatay 1 cm + 1 ppm, düşey 1,5 cm + 1 ppm konumlandırma doğruluğu.
İletim mesafesi, görevde uçulabilecek mesafeyi ifade etmez; engeller, parazit ve bölgesel frekans kısıtlarıyla değişir. RTK konumlandırma doğruluğu, harita doğruluğu değildir.
İhtiyacınız Olan Hava Verileri.
Tek Platformda.
DJI Matrice 30; geniş ve yakınlaştırma kameralarıyla sahayı farklı ölçeklerde görüntüler. Entegre lazer telemetre, ihtiyacınız olan hava verilerini istediğiniz anda yakalamanıza yardımcı olur.
Geniş Kamera
12 MP 1/2 inç CMOS sensör; 24 mm eşdeğer odak uzaklığı ve 84° DFOV. 4K/30 fps video ile geniş alanın genel görünümünü kaydedin.
Yakınlaştırma Kamerası
48 MP 1/2 inç CMOS sensör, 5×–16× optik yakınlaştırma ve 200× maksimum hibrit zoom. 8K fotoğraf ve 4K/30 fps video desteği.
Lazer Menzil Bulucu
3–1200 m ölçüm aralığı. Doğruluk: ±(0,2 m + D × %0,15); D, dikey yüzeye olan mesafedir. Ölçüm aralığı %20 yansıtıcılığa sahip 0,5 × 12 m dikey yüzey koşulunda belirtilir.

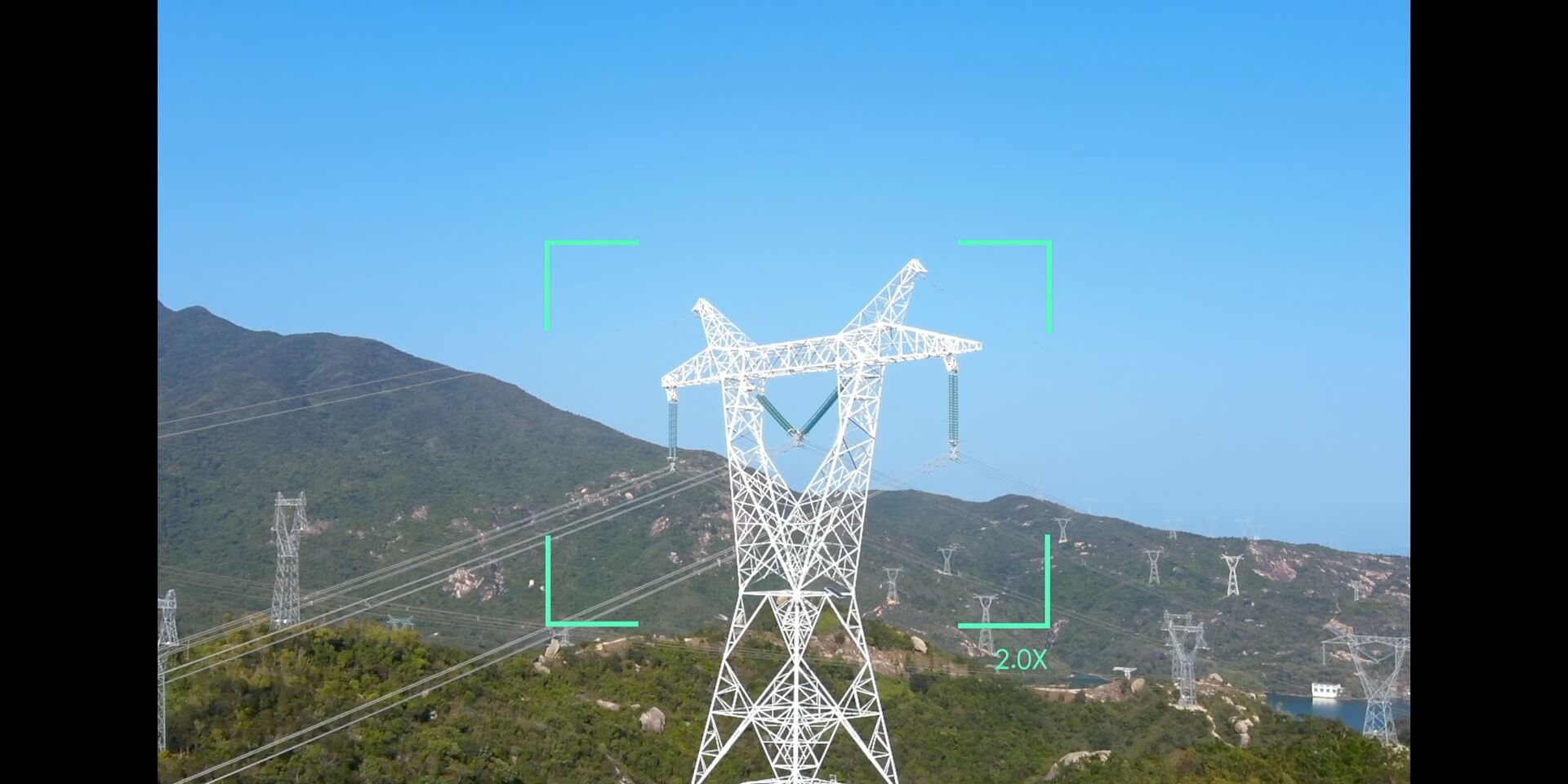

Uzak Detayları İnceleyin
Optik ve hibrit yakınlaştırma, hedefe fiziksel olarak yaklaşmadan detaylı gözleme yardımcı olur.

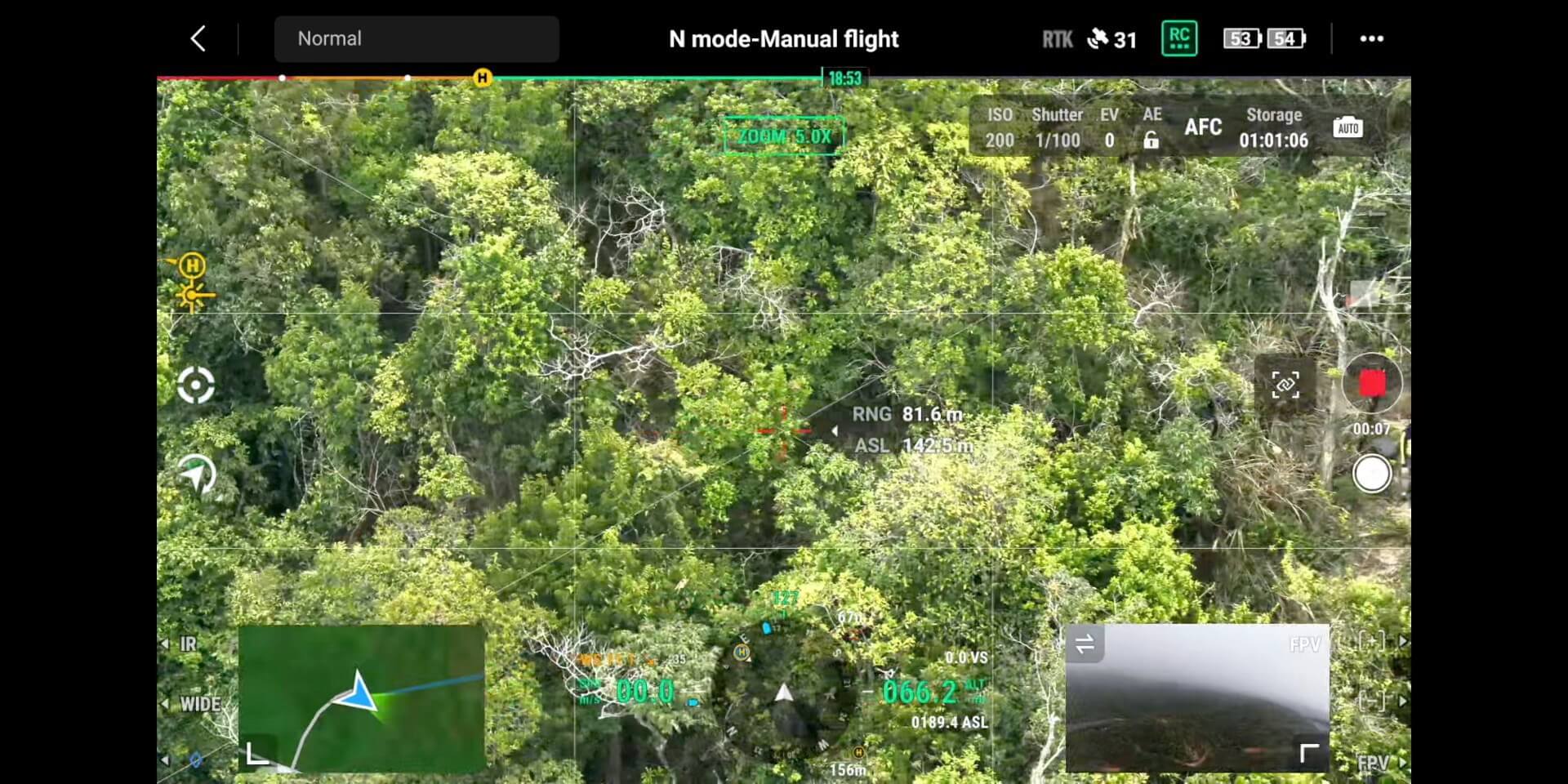

Lazerle Mesafe Ölçümü
Lazer telemetre ile hedefin mesafesini ölçün. Geniş görüntü, yakınlaştırma ve mesafe bilgisini birlikte kullanarak saha değerlendirmesini destekleyin.
Sahaya Kolay Taşınır.
Göreve Hızla Hazırlanır.
Kompakt ve Katlanabilir
Katlandığında 365 × 215 × 195 mm boyutlara ulaşır. İki batarya dâhil 3770 ± 10 g ağırlığıyla taşıma ve saha hazırlığını kolaylaştırır.
Ek faydalı yük olmadan servis tavanı: 1671 pervanelerle 5000 m; ayrıca temin edilen 1676 yüksek irtifa pervaneleriyle 7000 m. Değerler deniz seviyesine göredir.
DJI RC Plus
7,02 inç dokunmatik ekran, 1920 × 1200 çözünürlük ve 1200 nit parlaklık. IP54 koruma ve -20 °C ila +50 °C çalışma aralığı.[3]
Dahili bataryayla yaklaşık 3 saat 18 dakika; dahili batarya ve WB37 ile yaklaşık 6 saat kullanım. Harici bataryanın çalışırken değiştirilebilmesi operasyon sürekliliğini destekler.[4]
Uçuştan Ekip Yönetimine.

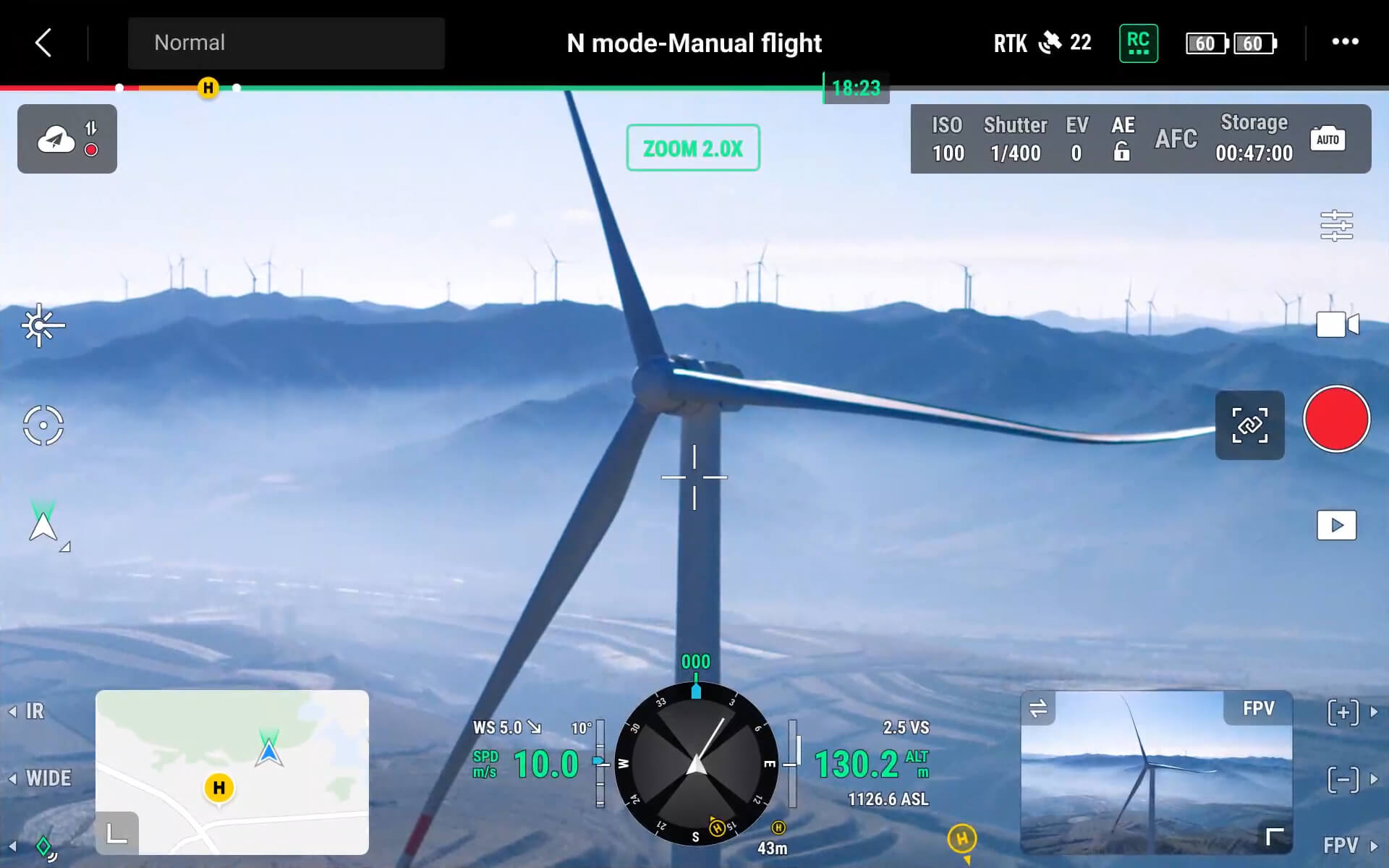

DJI Pilot 2
Uçuş ve kamera kontrolleri, uçuş öncesi kontrol listesi, başlangıç noktası ve PinPoint işaretleri tek arayüzde. Ekran yanındaki tuşlar ve özelleştirilebilir kontrollerle sık kullanılan işlevlere hızlı erişim.

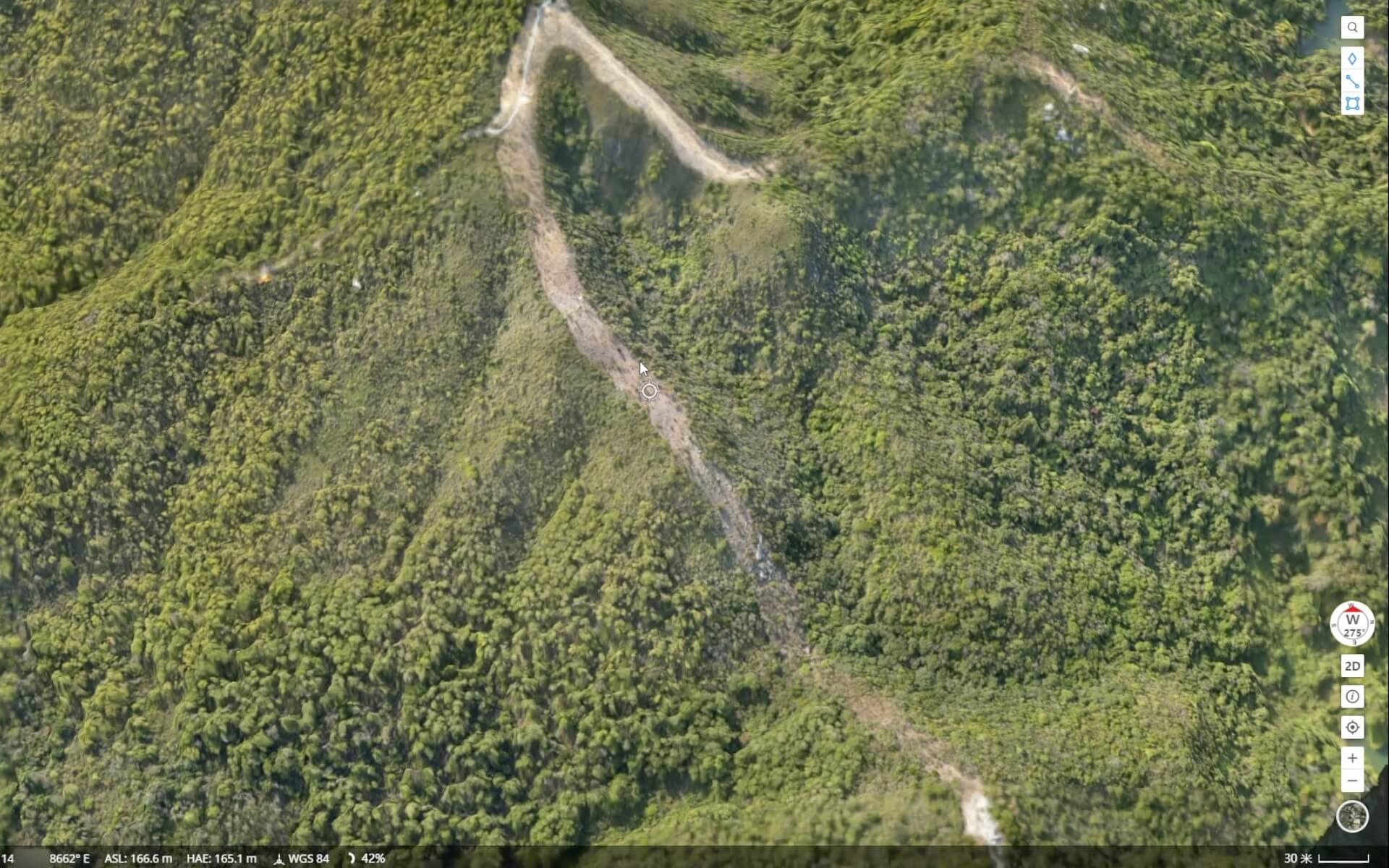

DJI FlightHub 2
2,5D altlık harita, panorama eşitleme ve RGB bulut haritalama. Canlı görüntü paylaşımı ve ortak işaretlemelerle ekipler arasında saha bilgisini paylaşın.
Akıllı Denetim
Canlı görev kaydıyla hedefleri ve uçuş noktalarını kaydedin. Ara noktalar arasında gimbal açısını ve fotoğraf ayarlarını düzenleyin.
Görev Planlama
Bulutta planlanan rotaları Pilot 2’ye aktarın; görev verilerinin paylaşımı ve yüklenmesiyle saha ve ofis arasındaki iş akışını birleştirin.
Veri Güvenliği
Yerel Veri Modu, SD kart AES şifreleme, AES-256 video iletim şifrelemesi ve verileri tek işlemle silme desteği.
Geliştirici Ekosistemi
MSDK, PSDK ve Cloud API; üçüncü taraf uygulamalar, faydalı yükler ve özel bulut iş akışları için entegrasyon seçenekleri sunar.
Bulut özellikleri kullanılan yazılım sürümüne, hizmet planına ve internet bağlantısına göre değişebilir.
Görev Sürekliliği için Enerji.
TB30 Akıllı Uçuş Bataryası
5880 mAh kapasite ve 131,6 Wh enerji. Soğuk ortamlar için kendi kendine ısıtma ve hava aracı yerdeyken hızlı batarya değişimini destekleyen çalışırken değiştirme özelliği.
BS30 Akıllı Batarya İstasyonu
Dört çift TB30 ve bir çift WB37 batarya için yuvalar. TB30 çiftleri sırayla şarj edilir; bir çift yaklaşık 30 dakikada %20’den %90’a, 50 dakikada %0’dan %100’e ulaşır.[5]
Kutu İçeriği
Standart ve bataryalı paket seçeneklerini inceleyin.
Standart Paket
- DJI Matrice 30 (İHA) — uçuş bataryaları hariç
- DJI Matrice 30 Part 3 — BS30 Akıllı Batarya İstasyonu
Bataryalı Paket
- DJI Matrice 30 (İHA)
- DJI Matrice 30 Part 8 — TB30 Akıllı Uçuş Bataryası (2 adet)
- DJI Matrice 30 Part 3 — BS30 Akıllı Batarya İstasyonu
- DJI Matrice 30 Part 10 — 1676 Yüksek İrtifa Pervanesi A–B
Paket kapsamı, kumanda ve diğer ekipmanların teslimat içeriği teklif aşamasında teyit edilir. 1676 yüksek irtifa pervanesi bataryalı paket listesinde yer alır.
Teknik Özellikler
Tüm detaylar, bir arada. Başlıklara dokunarak inceleyin.
Hava Aracı ve Uçuş
Drone
| Boyutlar (açık, pervaneler hariç) |
470×585×215 mm (U×G×Y) |
|---|---|
| Boyutlar (katlanmış) | 365×215×195 mm (U×G×Y) |
| Çapraz Eksen Mesafesi | 668mm |
| Ağırlık (iki pil dahil) | 3770 ± 10 gr |
| Maksimum Kalkış Ağırlığı | 4069 gr |
| AB’de C2 Sertifikası için Maksimum Kalkış Ağırlığı | 3998 gr |
| Çalışma Frekansı [1] | 2,4000-2,4835 GHz; 5,725-5,850 GHz |
| Verici Gücü (EIRP) | 2,4 GHz: <33 dBm (FCC); <20 dBm (CE/SRRC/MIC) 5,8 GHz: <33 dBm (FCC/SRRC); <14 dBm (CE) |
| Havada Sabit Kalma Doğruluğu (rüzgârsız veya hafif esintili ortam) |
Dikey: ±0,1 m (Görüntü Sistemi etkin); ±0,5 m (GPS’li N modu); ±0,1 m (RTK) Yatay: ±0,3 m (Görme Sistemi etkin); ±1,5 m (GPS’li N modu); ±0,1 m (RTK) |
| RTK Konumlandırma Doğruluğu (sabit RTK etkin) |
1 cm+1 ppm (yatay) 1,5 cm+1 ppm (dikey) |
| Maksimum Açısal Hız | Yunuslama: 150°/sn; sapma: 100°/sn |
| Maksimum Yunuslama Açısı | 35° (N modu ve İleri Görüş Sistemi etkin: 25°) |
| Maksimum Yükseliş/İniş Hızı | Yükseliş: 6 m/sn İniş: 5 m/sn |
| Maksimum Eğimli İniş Hızı | 7 m/sn |
| Maksimum Yatay Hız | 23 m/sn |
| Deniz Seviyesi Üzerinde Maksimum Servis Tavanı (diğer faydalı yük olmadan) | 5.000 m (1671 pervane ile) 7.000 m (1676 pervane ile) |
| Maksimum Rüzgar Direnci | 12 m/sn |
| Maksimum Havada Sabit Kalma Süresi [2] | 36 dakika |
| Maksimum Uçuş Süresi [2] | 41 dakika |
| Motor Modeli | 3511 |
| Pervane Modeli | 1671 1676 Yüksek İrtifa (standart donanımda yer almaz; seçilen paket kapsamında sunulabilir) |
| Koruma Derecesi [3] | IP55 |
| GNSS | GPS+Galileo+BeiDou+GLONASS (GLONASS yalnızca RTK modülü etkinleştirildiğinde desteklenir) |
| Çalışma Sıcaklığı | -20° ila 50° C (-4° ila 122° F) |
| Taşınabilir Tasarım | Katlanabilir gövde |
| ADS-B Alıcısı | Yakındaki mürettebatlı hava araçları için uyarı desteği |
Geniş ve Yakınlaştırma Kameraları
Geniş Kamera
| Sensör | 1/2″ CMOS, Etkin pikseller: 12 MP |
|---|---|
| Lens | DFOV: 84° Odak uzaklığı: 4,5 mm (eşdeğer: 24 mm) Açıklık: f/2,8 Odak: 1 m – ∞ |
| Pozlama Telafisi | ±3 ev (adım uzunluğu olarak 1/3 ev kullanılır) |
| Elektronik Enstantane Hızı | Otomatik Mod: Fotoğraf: 1/8000-1/2 sn Video: 1/8000-1/30 sn M Modu: Fotoğraf: 1/8000-8 sn Video: 1/8000-1/30 sn |
| ISO Aralığı | 100-25600 |
| Maksimum Video Çözünürlüğü | 3840×2160 |
| Fotoğraf Boyutu | 4000×3000 |
| Video Kare Hızı | 4K / 30 fps |
Yakınlaştırma Kamerası
| Sensör | 1/2″ CMOS, Etkin pikseller: 48 MP |
|---|---|
| Lens | Odak uzaklığı: 21-75 mm (eşdeğer: 113-405 mm) Diyafram açıklığı: f/2,8-f/4,2 Odak: 5 m – ∞ |
| Pozlama Telafisi | ±3 ev (adım uzunluğu olarak 1/3 ev kullanılır) |
| Elektronik Enstantane Hızı | Otomatik Mod: Fotoğraf: 1/8000-1/2 sn Video: 1/8000-1/30 sn M Modu: Fotoğraf: 1/8000-8 sn Video: 1/8000 -1/30 sn |
| ISO Aralığı | 100-25600 |
| Maksimum Video Çözünürlüğü | 3840×2160 |
| Maksimum Fotoğraf Boyutu | 8000×6000 |
| Optik Yakınlaştırma | 5×–16× |
| Maksimum Hibrit Yakınlaştırma | 200× |
| Video Kare Hızı | 4K / 30 fps |
Gimbal ve FPV Kamera
Gimbal
| Açısal Titreşim Aralığı | ±0,01° |
|---|---|
| Kontrol Edilebilir Aralık | Yatay Kaydırma: ±90° Eğim: -120° ila +45° |
| Mekanik Aralık | Yatay Kaydırma: ±105° Eğim: -135° ila +60° Döndürme: ±45° |
FPV Kamera
| Çözünürlük | 1920×1080 |
|---|---|
| DFOV | 161° |
| Kare Hızı | 30 fps |
Lazer ve Çevresel Algılama
Lazer Modülü
| Dalga Boyu | 905 nm |
|---|---|
| Maksimum Lazer Gücü | 3,5mW |
| Tek Darbe Genişliği | 6 ns |
| Ölçüm Doğruluğu | ± (0,2 m + D×0,15%) D dikey bir yüzeye olan mesafedir |
| Ölçüm Aralığı | 3-1.200 m (%20 yansıtıcılığa sahip 0,5×12 m dikey yüzey) |
| Güvenlik Düzenleme Düzeyi | Sınıf 1M |
| Erişilebilir Emisyon Limiti (AEL) | 304,8 nJ |
| Referans Açıklığı | 18 mm uzunluk, 18 mm genişlik (dairesele eşdeğer ise 20,3 mm çap) |
| 5 Nanosaniyede Maksimum Lazer Darbe Emisyon Gücü | 60,96W |
Görüş Sistemleri
| Engel Algılama Menzili | İleri: 0,6-38 m Yukarı/Aşağı/Geri/Yana: 0,5-33 m |
|---|---|
| Görüş Açısı | 65° (Y), 50° (D) |
| Çalışma Ortamı | Net desenlere ve yeterli aydınlatmaya sahip yüzeyler (> 15 lüks) |
Kızılötesi Algılama Sistemleri
| Engel Algılama Menzili | 0,1 ila 10 m |
|---|---|
| Görüş Açısı | 30° |
| Çalışma Ortamı | Büyük, dağınık ve yansıtıcı engeller (yansıtıcılık >%10) |
Yardımcı Işıklar
| Etkili Aydınlatma Mesafesi | 5 m |
|---|---|
| Aydınlatma Tipi | 60 Hz, sürekli parlaklık |
TB30 Uçuş Bataryası
TB30 Akıllı Uçuş Bataryası
| Kapasite | 5880 mAh |
|---|---|
| Gerilim | 26,1V |
| Pil Türü | Li-iyon 6S |
| Enerji | 131,6 Wh |
| Net Ağırlık | Yaklaşık 685 gram |
| Çalışma Sıcaklığı | -20° ila 50° C (-4° ila 122° F) |
| Depolama Sıcaklığı | 20° – 30° C (68° – 86° F) |
| Şarj Sıcaklığı | -20 °C ila +40 °C Sıcaklık 10 °C’den düşük olduğunda kendi kendine ısıtma işlevi otomatik etkinleşir. Düşük sıcaklıkta şarj, batarya ömrünü kısaltabilir. |
| Kimyasal Sistem | LiNiMnCoO₂ |
DJI RC Plus ve Bağlantı
DJI RC Plus
| Ekran | 7,02 inç LCD dokunmatik ekran, 1920×1200 piksel çözünürlük ve 1200 cd/m² yüksek parlaklık |
|---|---|
| Dahili Pil | Tür: Li-ion (6500 mAh @ 7,2 V) Şarj Türü: Pil istasyonunu veya USB-C şarj cihazını destekler maksimum nominal güç 65W (maks. voltaj 20V) Şarj Süresi: 2 saat Kimyasal Sistem: LiNiCoAlO₂ |
| Harici Pil (WB37 Akıllı Pil) | Kapasite: 4920 mAh Voltaj: 7,6 V Pil Tipi: Li-ion Enerji: 37,39 Wh Kimyasal Sistem: LiCoO₂ |
| Çalışma Süresi [4] | Dahili Pil: Yaklaşık 3 saat 18 dk Dahili Batarya + Harici Batarya: Yaklaşık 6 saat |
| Koruma Derecesi [3] | IP54 |
| GNSS | GPS+Galileo+BeiDou |
| Çalışma Sıcaklığı | -20° ila 50° C (-4° ila 122° F) |
O3 Kurumsal
| Çalışma Frekansı [1] | 2,4000-2,4835 GHz, 5,725-5,850 GHz |
|---|---|
| Maksimum İletim Mesafesi (engelsiz, parazitsiz) | 15 kilometre (FCC); 8 km (CE/SRRC/MIC) |
| Maksimum İletim Mesafesi (parazitli) | Güçlü Parazit (kentsel manzara, sınırlı görüş hattı, birçok rakip sinyal): 1,5-3 km (FCC/CE/SRRC/MIC) Orta Parazit (banliyö manzarası, açık görüş hattı, bazı rakip sinyaller): 3-9 km ( FCC); 3-6 km (CE/SRRC/MIC) Zayıf Girişim (açık alanda bol görüş hattı, az sayıda rakip sinyal): 9-15 km (FCC); 6-8 km (CE/SRRC/MIC) |
| Verici Gücü (EIRP) | 2,4 GHz: <33 dBm (FCC); <20 dBm (CE/SRRC/MIC) 5,8 GHz: <33 dBm (FCC); <14 dBm (CE); <23 dBm (SRRC) |
Wi-Fi
| Protokol | Wi-Fi 6 |
|---|---|
| Çalışma Frekansı [1] | 2,4000-2,4835 GHz; 5.150-5.250 GHz; 5,725-5,850 GHz |
| Verici Gücü (EIRP) | 2,4 GHz: <26 dBm (FCC); <20 dBm (CE/ SRRC/MIC) 5,1 GHz: <26 dBm (FCC); <23 dBm (CE/ SRRC/MIC) 5,8 GHz: <26 dBm (FCC/SRRC); <14 dBm(CE) |
Bluetooth
| Protokol | Bluetooth 5.1 |
|---|---|
| Çalışma Frekansı | 2,4000-2,4835 GHz |
| Verici Gücü (EIRP) | <10 dBm |
BS30 Batarya İstasyonu
BS30 Akıllı Batarya İstasyonu
| Boyutlar | 353×267×148 mm |
|---|---|
| Net Ağırlık | 3,95 kg |
| Uyumlu Pil Türü | TB30 Akıllı Uçuş Bataryası WB37 Akıllı Batarya |
| Giriş | 100-240 VAC, 50/60Hz |
| Çıkış | TB30 Pil Bağlantı Noktası: 26,1 V, 8,9 A (aynı anda iki çıkışa kadar desteklenir) WB37 Akıllı Pil: 8,7 V, 6 A |
| Çıkış Gücü | 525W |
| USB-C Bağlantı Noktası | Maks. 65 W çıkış gücü |
| USB-A Bağlantı Noktası | Maks. 10 W çıkış gücü (5 V, 2 A) |
| Güç Tüketimi (pil şarj edilmediğinde) | < 8W |
| Çıkış Gücü (pil ısınırken) | Yaklaşık 30W |
| Çalışma Sıcaklığı | -20° ila 40° C (-4° ila 104° F) |
| Koruma Derecesi [3] | IP55 (kapak düzgün kapatıldığında) |
| Şarj Süresi [5] | Yaklaşık 30 dakika (iki TB30 pilin %20’den %90’a şarj edilmesi) Yaklaşık 50 dakika (iki TB30 pilin %0’dan %100’e şarj edilmesi) |
| Koruma Özellikleri | Geri Akış Önleyici Koruma Kısa Devre Koruması Aşırı Gerilim Koruması Aşırı Akım Koruması Sıcaklık Koruması |
| Şarj Yuvaları | 4 çift TB30 ve 1 çift WB37 batarya için yuva; TB30 çiftleri sırayla şarj edilir. |
- 5,8 ve 5,1 GHz bantları bazı ülkelerde kullanılamaz; bazı ülkelerde 5,1 GHz yalnızca iç mekânda kullanılabilir. Frekans ve verici gücü bölgesel düzenlemelere bağlıdır.
- Maksimum uçuş ve havada sabit kalma süreleri laboratuvar test değerleridir. 41 dakika uçuş süresi rüzgârsız ortamda yaklaşık 36 km/sa hızla ölçülmüştür. Gerçek süre; yük, çevre koşulları ve uçuş profiline göre değişir.
- IP koruma dereceleri kalıcı değildir ve kullanımla azalabilir. BS30 için IP55, kapağı düzgün kapatıldığında geçerlidir.
- Kumanda çalışma süreleri laboratuvar test değerleridir; ekran parlaklığı, sıcaklık ve kullanım biçimi süreyi etkiler.
- Şarj süreleri oda sıcaklığındaki laboratuvar test değerleridir. Batarya sıcaklığı ve şarj koşullarına göre değişebilir.
Uyumlu Aksesuarlar
Atay’da Matrice 30 için listelenen aydınlatma, anons, ölçüm ve bağlantı çözümleri.
CZI – MF30-M4/M30 Debi ÖlçerÜrünü inceleyin ↗
CZI – LP12 Arama Işığı ve Anons SistemiÜrünü inceleyin ↗
CZI – GL60 MiniÜrünü inceleyin ↗
DJI Dongle Bağlantı ModülüÜrünü inceleyin ↗
Aksesuar seçimi; ürün sürümü, montaj aparatı ve yazılım uyumuna göre yapılır. Bağlantı modülünün Matrice 30’ye uygun sürümünü ve bölgesel hizmet desteğini Atay ile teyit edin.
Projenize Uygun Matrice 30.
Matrice 30 ve uyumlu ekipmanlar hakkında ayrıntılı bilgi almak için Atay Mühendislik ekibiyle görüşün.
Uygulama Alanları
Farklı saha görevleri için geniş kamera, yakınlaştırma ve lazer ölçümü.
Kamu Güvenliği
Kaza ve adli tıp, afet önleme ve müdahale.
Denetim
Elektrik dağıtım hattı denetimi, trafo denetimleri, tesis denetimi, RES denetimi, köprü denetimi, çatı denetimi.
Haritalama
Arazi ölçümü, kadastro, şehir planlaması, ilerleme yönetimi, hafriyat, maden sahası haritalaması, cephe modellemeleri, hassas tarım.
